网关的含议：

网关(Gateway)又称网间连接器、协议转换器。我们这里讲的是电话网关，这里说的电话网关在网络层以上实现电话语音网络上通信，是最复杂的电话网络互连设备，将营运商的电话资源转换为网络上传输的H.323、SIP、MEGACO和MGCP的VoIP电话协议, 方便接入我们的呼叫中心、IPPBX、IMS等电话系统中使用。使PSTN网络与IP网络实现完美的融合。

电话网关的种类及作用：

用于电话网协义转换的网关种类有：S口网关、O口网关、中继网关、GOIP网关等。

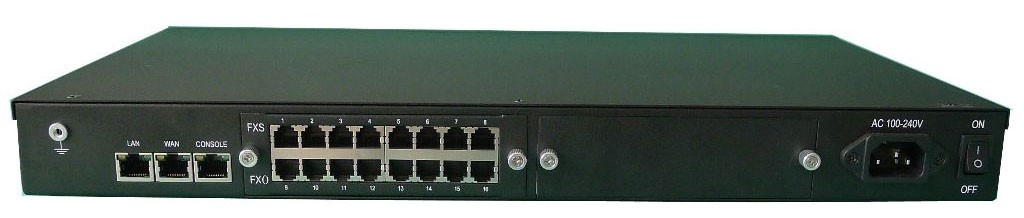

S口网关俗称FXS（ Foreign Exchange Station，外部交换站）从电信公司提供各种模拟电话服务，需要连接到用户设备（电话，调制解调器，传真）。换句话FXS指向用户。FXS接口主要向用户设备提供以下几种服务： 拨号音（当你刚拿起电话时，听到的声音，是由对面的PBX口发送到电话上的FXO口,由dsp放的三音（拨号音，回铃音，忙音）应该也比较常见） 电池电流（给电话的供电，所以停电的时候电话也可以用，未摘机时大约是50V的直流电）* 振铃信号（有人呼叫你的电话时向你电话上传输的约90V的交流振铃信号，电话的振铃器收到此信号产生铃音）。如：

O口网关俗称FXO（Foreign Exchange Office，外部交换局）接收模拟电话服务（电话机上面的那个口）。可以说是指向电信设备。FXO向电信设备提供的服务主要是：* 摘挂机指示（on-hook/off-hook） FXS和FXO如何工作:如上所述，从FXS引出的电话线另一端必须连接到FXO，反之亦然。请参考：VoIP电话系统的FXS和FXO接口的区别 FXS和FXO的用法：FXO口通常在用户设备上（电话，调制解调器，传真）,所以电话是一种FXO装置。而墙上电话线插得的口就是FXS口。如果直接将FXS设备与另一个FXS设备连接，不会正常工作，而且可能烧毁设备（90V的振铃信号…）。而将FXO设备与另一个FXO设备也不能工作，所以你不能将两个电话直接通过电话线连接起来打电话。FXO/FXS比较让人费解的是在有网络设备的情况下，例如PBX或者VoIP网关。

传统情况—PBX PBX既有FXO也有FXS

FXS 当你用模拟电话连接PBX时，你要把电话引出的电话线插到PBX上的FXS口。FXO 如果你只有多个电话和一个PBX想自己组个小网打打电话，FXS口就够了。但是如果要将PBX接到电信公司通信网络的接口上，PBX就需要有FXO口，对电信公司来说PBX相当于一个有多个号码的电话机。

VoIP中要将模拟电话和IP电话互连，需要有VoIP网关。主要包括FXO网关（有网口和FXO）和FXS网关（有网口和FXS）。FXO网关 要将墙上的电话接口（电信公司通信网络的接口）和IP PBX接上，换句话说想让VoIP电话的信息传到传统电话通信网络上，你需要FXO网关，将FXO网关的FXO和墙上的FXS口连接起来，将FXO网关的 网口和IP PBX网口连接起来。就能将模拟电话的信息转换为VoIP信息。充当PSTN与VoIP的一个中间角色。FXS网关 想将模拟电话接到Internet上，你需要把模拟电话或PBX的FXO口接到FXS网关的FXS口上，FXS网关的网口接到Internet上。这是 VoIP的动力，省长途电话费。内电话接到PBX上，将PBX的信息通过FXS网关转换为网络信息通过IP进行长距离传输，到了目的地再通过。

中继网关

中继网关（Trunk Gateway），简称TG，TG作用于VoIP网络，将模拟信号与数字信号相互转换。是NGN解决方案的重要组成部分，它位于NGN网络的边缘接入层，连接PSTN和NGN网络，实现IP包转TDM的功能。 它承载着IP域与电路域的语音汇接任务，对电路侧的回音需要有很好的处理机制。中继网关的功能包括：语音处理功能、呼叫处理与控制、维护和管理等。中继网关拥有回音消除技术，可以处理语音包的转换，可提供NO.7、Q.931、Q.sig等信令。中继网关具有数字中继接口以及IP中继接口，能够承载IP网络及PSTN网络。中继网关可提供以太网口，通过SIP/H.323协议与软交换系统互连。中继网关通过E1接口，与PABX/PSTN相连，实现PSTN与IP网络的互联。通过以上组网，中继网关可完成SIP/H.323协议与NO.7/Pri信令的转换，同时，使PSTN网络与IP网络实现完美的融合。如：

无线网关

无线网关俗称GoIP 是 GSM over IP 的简写。是新型的 VoIP 网关，支持从网络电话落地到固定电话或者移动电话。反之，从固定电话或者移动电话上车到网络电话。通过对IP网络和移动网络的无缝衔接可以显著提高语音通讯覆盖率。由于PSTN 线路已经开始在发达国家中逐渐消失，而且也不适合在欠发达国家中扩展，移动电话由于越来越低的服务费用，现在在全世界越来越流行。

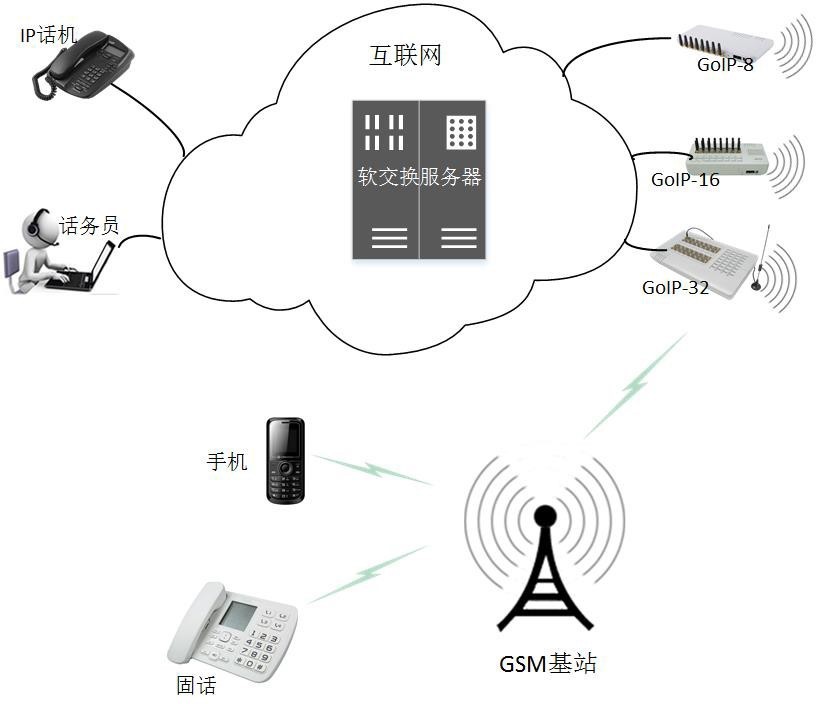

无线网关应用组网图
